L5 E&E 서비스

L5 E&E Service

L5 E&E는 전력계통 해석용 프로그램(PSS/E, PSCAD)을 통하여 신재생 발전기 성능검증 시뮬레이션 및 계통연계시 영향평가를 수행합니다.

  • 계통 연계 검토

    신재생 발전기 계통 연계시 최적의 경제성과 안정성 실현을 위해 다년간의 풍부한 국내외 계통 검토 경험을 활용하여 최적의 계통 연계 솔루션을 제안합니다.

  • 신재생 발전기 성능 검증

    PSS/E, PSCAD 프로그램 시뮬레이션을 통해 신재생 발전기 성능검증 및 모델을 구현하며 인입허가를 위한 최적의 해결책을 제시합니다.

기술적 검토 상세 내용

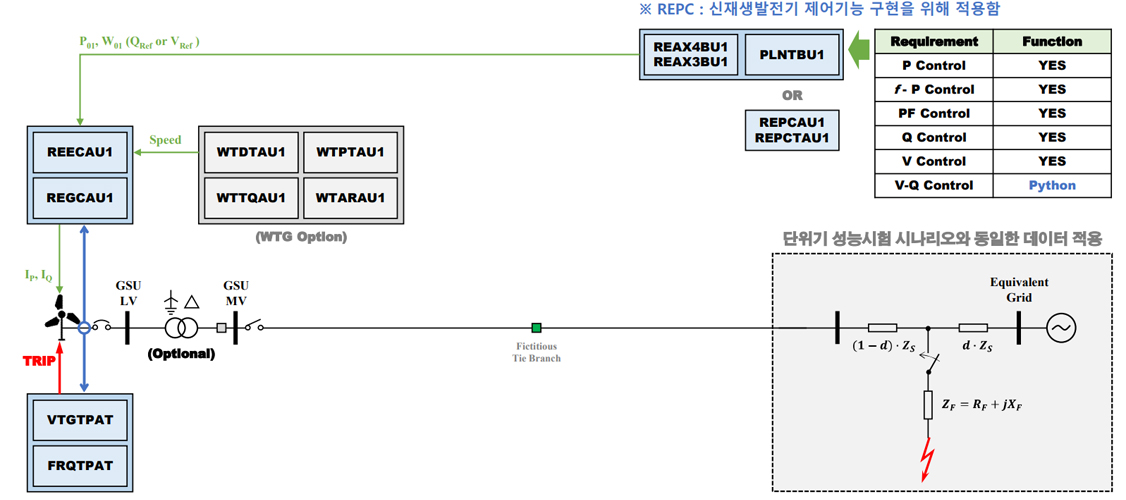

시뮬레이션 모델구성 - 정적/동적 모델

시뮬레이션 모델구성 이미지
확대보기
시뮬레이션 모델구성 이미지

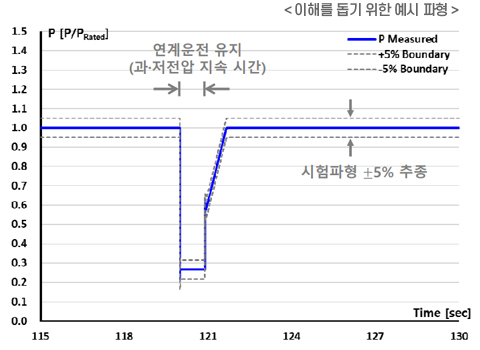

전압 연계 유지

  • 연계유지 : 과ㆍ저전압 지속시간 동안 연계운전 유지
  • 출력유지 : 유효전력 및 무효전력 시험파형 ±5% 추종
전압 연계 유지

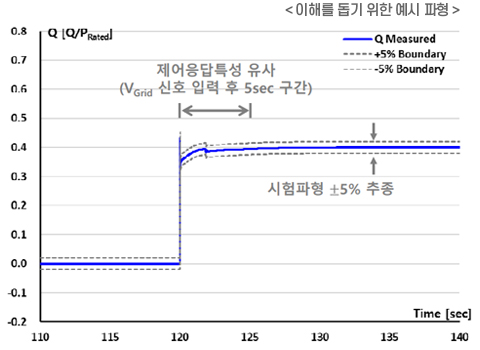

V-Q 전력 제어

  • 추종 시간 구간 : 무효전력 제어응답특성 유사
  • 추종 시간 이후 : 무효전력 시험파형 ±5% 추종 (QMAX Supply/Absorb)
V-R 전력 제어

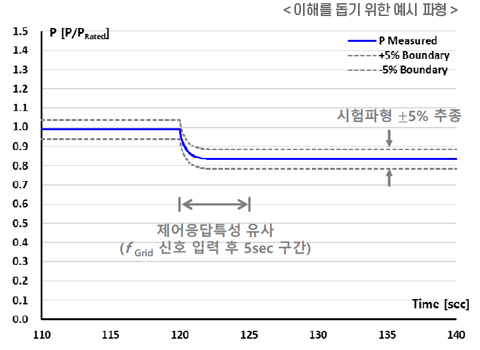

F-P 전력 제어

  • 추종 시간 구간 : 유효전력 제어응답특성 유사
  • 추종 시간 이후 : 유효전력 시험파형 ±5% 추종 (PRated)
F-P 전력 제어
